标准型天然气过滤器
2019-09-18      1712
  • 产品描述
  • 设计参数

U-TC-B型标准型天然气过滤器

  •         在气体减压和计量装置中,从气体中存在的固体颗粒中保护压力调节器、阀门、正排量仪表等是很好的做法。过滤器是用于这个目的的
  •         为了满足所有装置的需要,它们被制造成不同的类型和大小。他们配备了螺母,用于组装好几个配件,便于操作。过滤器的结构很结实,很容易安装和维护。
  •         过滤元件能够过滤出高达5微米的固体颗粒。
天然气过滤器

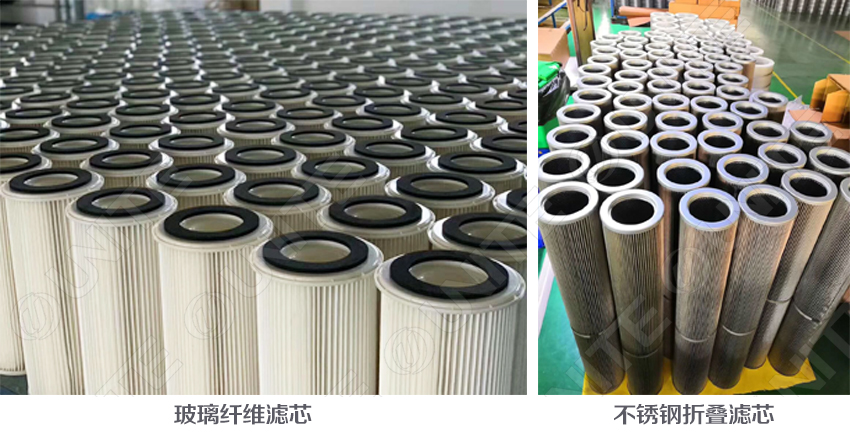

标准型天然气过滤器滤芯

bzn1   天然气过滤器
  • ·过滤面积
  • A=Q(P*V*3600)
  • A=过滤面积
  • Q=流量 m3/h
  • P=绝对压力
  • V=滤芯表面的流速 m/s (建议0.33)

操作原理

  • (A)污浊气体进入过滤器腔室,通过旋流、与碰撞,使更重的铁锈、水垢和其他管道颗粒从气流中脱落,从而延长了滤芯的使用寿命。
  • (B)气体由外向内通过滤芯,较细的颗粒被拦截在滤芯的表面与更深层。天然气过滤器
  • 配置 标准型天然气可在垂直或水平,单桶配置。过滤器上盖可以是全直径或缩小直径,也可以是螺栓或快开设计。
  • 天然气过滤器优势
  • •多种过滤介质类型。                                          •设计减少或快速关闭。
  • •可以安装吊艇柱,方便拆卸关闭头。                  •灵活的进口或出口配置。
  • 滤芯介绍:
  • UNITE滤芯是由紧密包装的玻璃纤维与外部针织缠绕棉。每只滤芯由带孔的金属衬垫加强。
  • 在容器内安装在导流棒上,这些导流棒焊接到壳体的花盘上,并通过垫片与栏杆进行密封与固定。
  • 滤芯更换
  • 通过设计,UNITE气体过滤分离器可以由一个人完成更换与检修。滤筒很容易更换。滤芯与导流棒放置在容器底部以上,没有积垢。更容易将分离的杂质在设备底部全部排净。
  • 技术特性:
  • 材料:管道:ASTM A 106 Gr B      法兰:ASTM A 105
  • 配件:单排或双排球阀
  • 阻塞指标
  • 压力指示器损失与远程开关(簧片接触阀门采用碳钢或不锈钢
  • 用于压力损失的钢制管汇
  • 指示器旁通:压力计 差压开关 液面计开关
  • 最大工作压力:17,6bar
  • 最大工作温度:60℃
  • 服务:天然气、城镇燃气、无腐蚀性气体
  • 收集能力:超过12%的总过滤能力,底部的排污能力
  • 法兰:ANSI150 RF,PN16 UNI/DIN
  • 连接:直列式

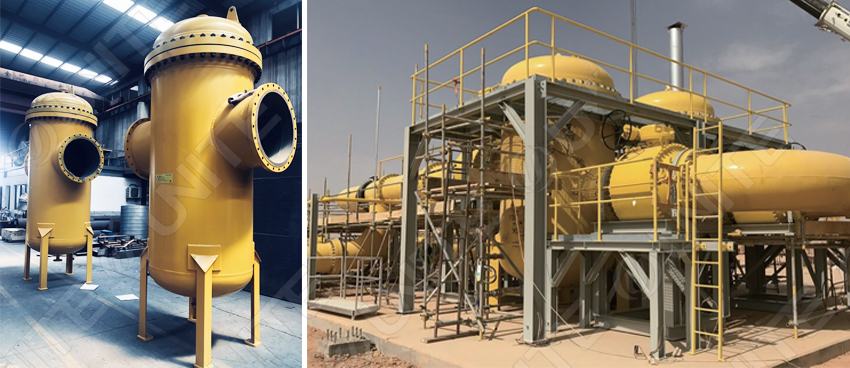

U-TC-GD型管道型天然气过滤器


  • 江苏优耐特定制的装配式管道过滤器采用独特设计,可满足任何应用要求。无论客户是需要特殊合金、独特的管道连接、封盖开启系统,还是特别的尺寸,优耐特优秀的工程师都可根据客户的任何规范设计和开发。
  • 优耐特的大型制造厂中拥有最先进的设备和优秀的技术人员,这使其可以提供其它企业只能承诺而无法生产的产品。凭借强大的制造能力和在设备方面的巨大投资,除了最专业的制造工作以外,我们能在内部完成所有其它工作,从而可以降低成本并加快管道过滤器的交付。所有设备都是根据客户的规格要求制造而成,同时我们还会尽力满足客户要求的交货日期。
天然气过滤分离器
  • 设计特点
  • ISO9001-2008质量管理
  • 标准ASME “U”和“UM”编码钢印
  • 可提供“N”钢印
  • 符合巴西NR-13要求
  • 欧洲标准--符合DIN/PED
  • 合理的组件尺寸设计,可满足任何特定流量和过滤精度要求

  • 天然气过滤分离器基本结构
  • ●单筒、双筒和T型装                                ●管道尺寸为2"至60
  • ●ANSI 150磅到1500磅法兰连接             ●用螺栓固定、可快速打开的铰链盖或起吊组件
  • ●管道过滤器网身和滤篮采用碳钢、不锈钢或特殊合金结构
  • ●RTJ型连接件                                          ●排气阀、排水阀、计量阀      ●压差计和开关
  • ●用于手动或自动清洁的反冲系统          ●高粘度流体专用蒸汽夹套
  • ●自定义喷嘴定位,包括旋转式或偏移式布局
  • ●耐高压温                                                 ●符合ASME规范的结构

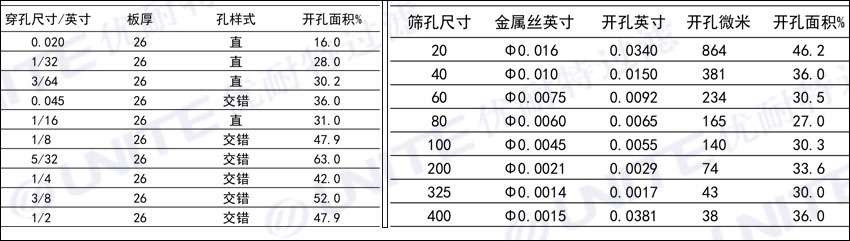

  • ●穿孔滤篮的孔径为1/32"至1"                ●筛孔滤篮内衬规格为20至400 (862至38微米)
  • ●Ⅵton°、丁腈橡胶或其它O型环密封材料
  • ●涂料和内衬可根据要求提供
gdn1 天然气过滤器

基本尺寸指南

  1. 1.确保管道中的流体流速符合管道过滤器的标准设计范围。
  2. 2.选择合适的筛网和筛孔尺寸,切勿使其小于所需的大小。
  3. 3.将要清除的杂物的量、类型和性质纳入考虑范围。
  4. 4.管道过滤器需符合管道的设计压力和温度要求。

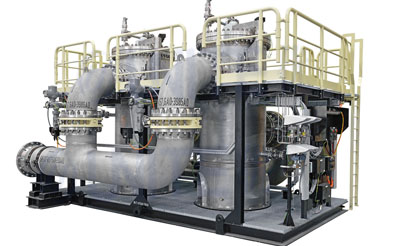

技术参数~U-TC-B型标准型天然气过滤器
