全自动自清洗过滤器
2019-12-25      8162
  • 产品描述
  • 设计参数
  •         江苏优耐特U-ZC-S刷式自清洗过滤器系列适用于恶劣工况,对于不同的使用要求可配备25~3500 微米的滤网,2”-36”的口径。刷式过滤器的自清洗过程由一个时刻监测过滤器进出口压差来启动,通常情况下压差开关的预设值是0.5bar (7psi)。该过滤器具有连续过滤、维护简便、操作放心的优点,因此被许多工业广泛应用。
ssn1

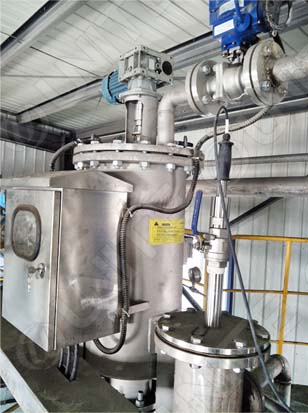

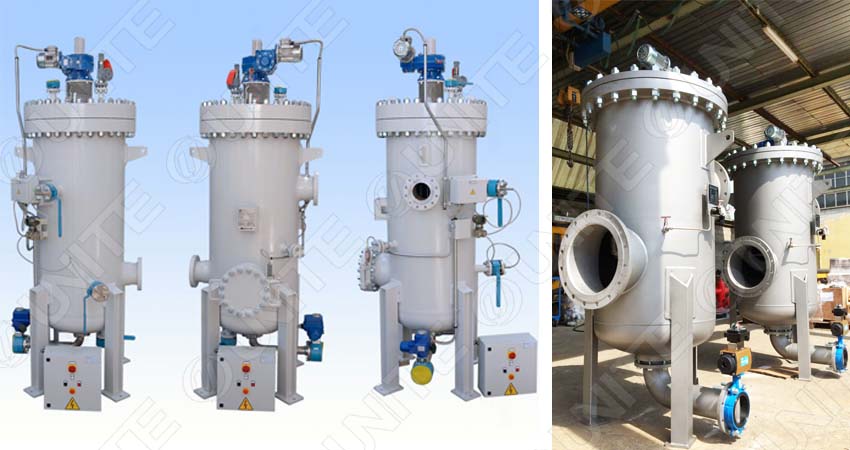

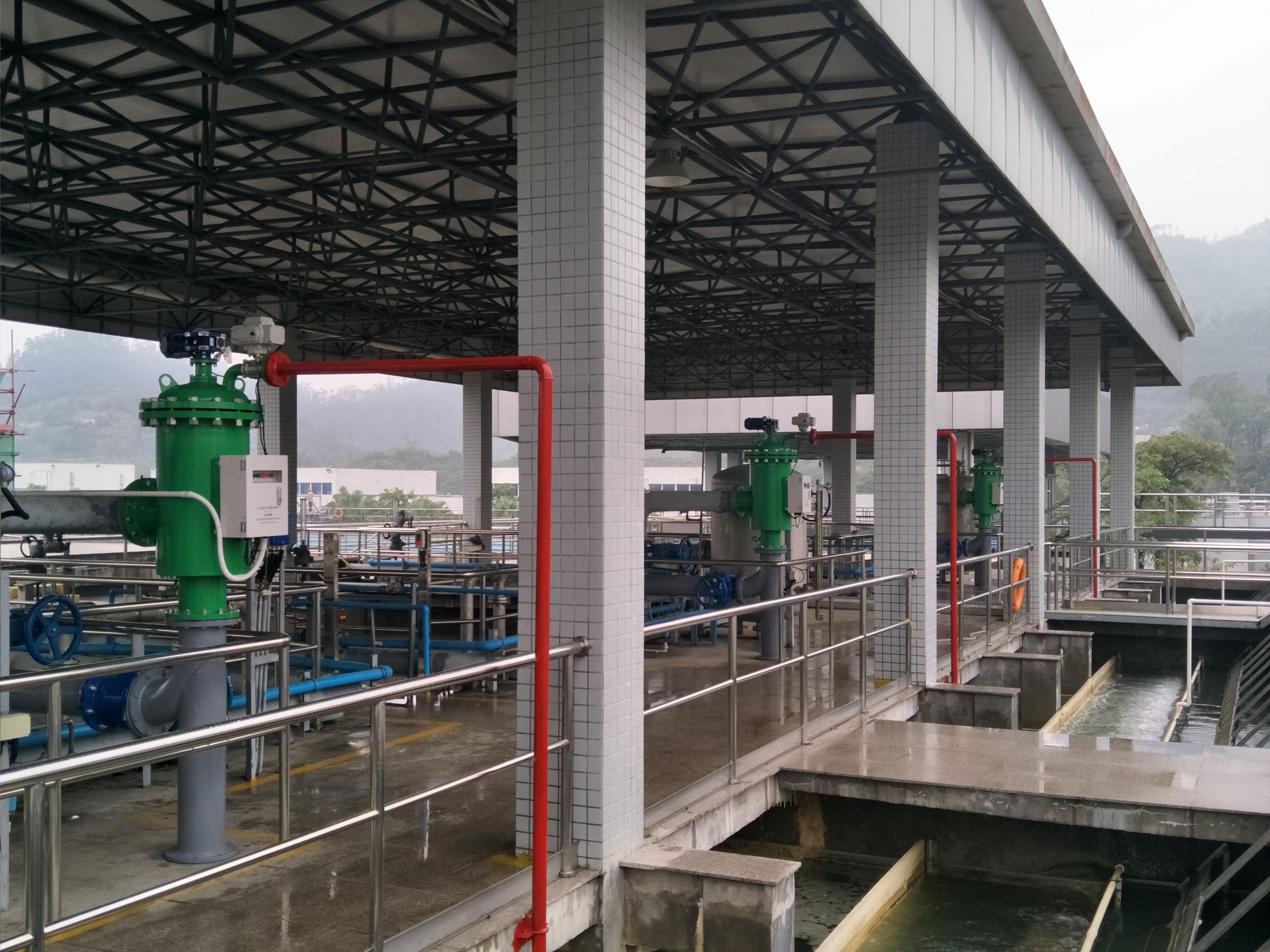

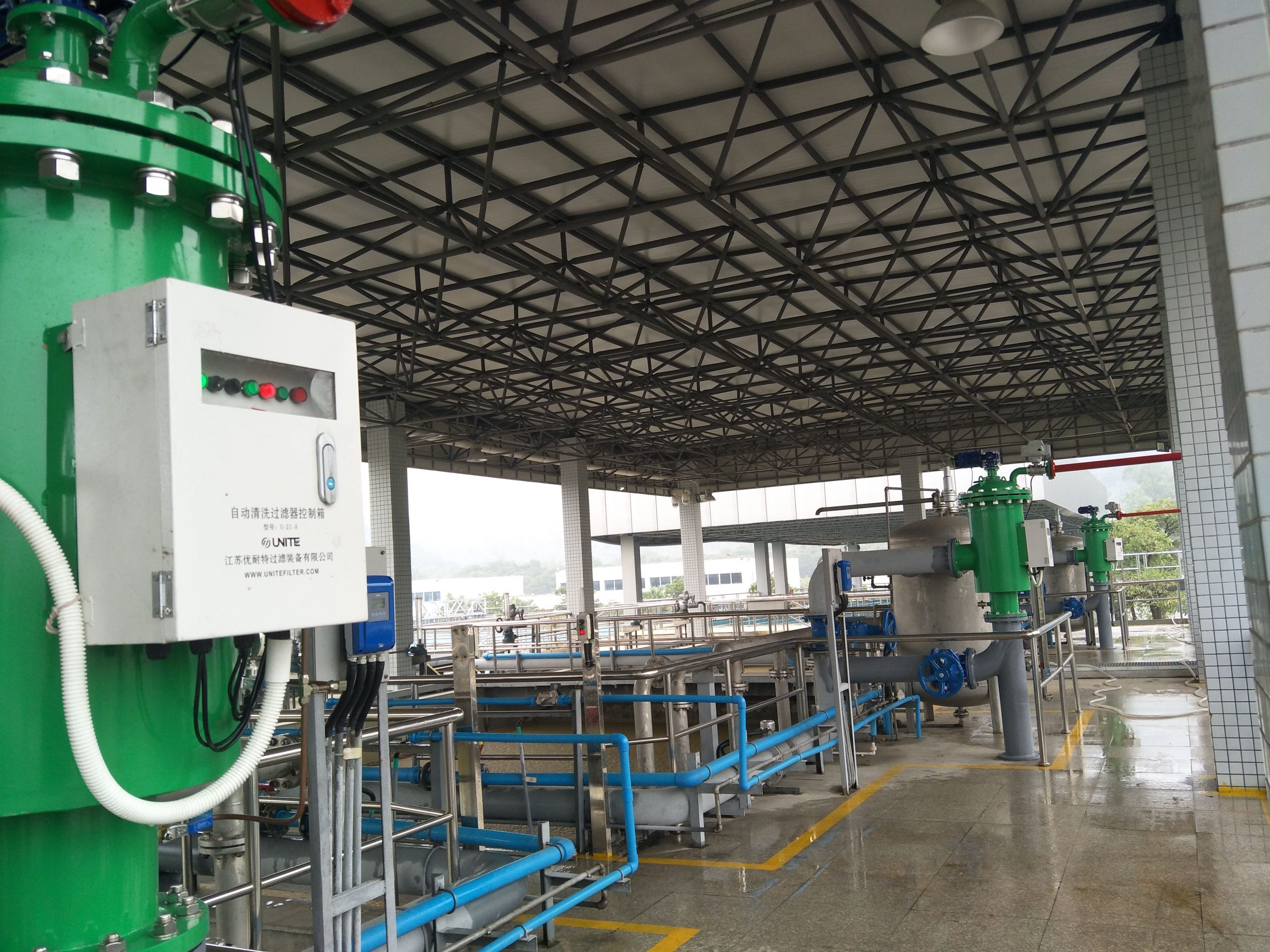

全自动刷式过滤器实景图

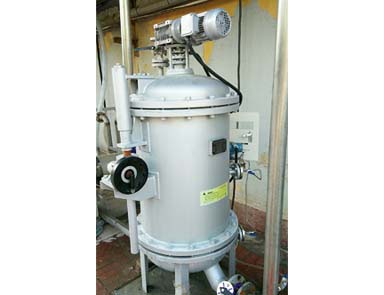

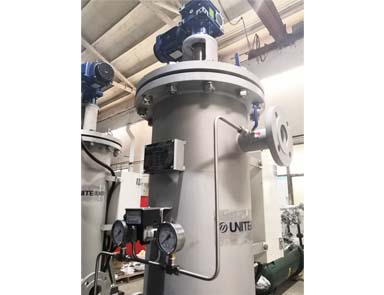

  • 刷式自清洗过滤器

刷式过滤器工作原理:

  •          含杂质的流体进入全自动过滤器的过滤腔体,管路中流体的流速在此处降低。流体以放射状形式通过密封的过滤筛网元件,杂物被拦截在筛网表面,干净的流体不间断的通过出口流出。
  •          当滤网表面被拦截的杂质不断的累积,使筛网的有效过滤面积降低形成差压并达到设定的差压值时,电机开始驱动清洗组件对筛网进行360度无死角的清洗,同时自动排污阀打开将杂质排出。当压差恢复到初始值时,自动排污阀关闭,电机停止工作。
  •           该自动排污过滤器可自动间歇或连续排污两种模式可选择。
全自动刷式过滤器 自动排污过滤器 全自动刷式过滤器

刷式过滤器清洗步骤:

电动刷式过滤器
  • 1.隔膜排污阀打开与大气相通。
  • 2.马达驱动滤网内的钢刷转动。
  • 3.隔膜排污阀关闭。
  • 4.当压差开关侦测到滤网内外的压差达到预设值(0.5bar)时。

应用领域:

  • 自动排污过滤器过滤方式:过滤、分离、筛分、机械式、手动式、刷式、刮刀式、智能自动式、连续在线清洗式。
  • 过滤用途:过滤大颗粒杂质,洁净所需液体,收集所需固体颗粒,保护关键设备○应用行业:水处理,制药科技,食品饮料,石油化工、电力、电子、印染、建筑、冶炼、造纸,煤矿,市政等。
  • 适用液体:水、青霉素、蛋白质、聚合物、维生素、柠檬酸、发酵液、壳聚糖、琼脂糖(凝胶)、硅树脂溶液、蜡、煤油、单体、肥皂、山梨醇、类固醇、湿部助剂、粘合剂、颜料、油墨、滑剂、涂料、树脂、橡胶、乙醇、巧克力、奶制品、食用油、高温油、果汁、冷却液、柴油等


楔形滤芯

ssn3优耐特楔形滤芯具有高强度与精度,具有更高的有效过滤面积与均匀度。优耐特楔形滤芯的设计与制造具有以下优点: 1.表面不易堵塞 2.开孔率高 3.低压差 4.大流量 5.机械强度高 6.耐磨 7.易清洗

楔形滤芯工作原理:

过滤阶段:在过滤工作进行时,固体被拦阻并沉积在光滑的表面形成滤饼。滤饼可拦阻更细微的固体颗粒。未被拦截的极微小的颗粒通过V形缝隙时不产生阻塞。 反冲阶段:反向水(气体)流将滤饼和污物从滤芯表面清除。

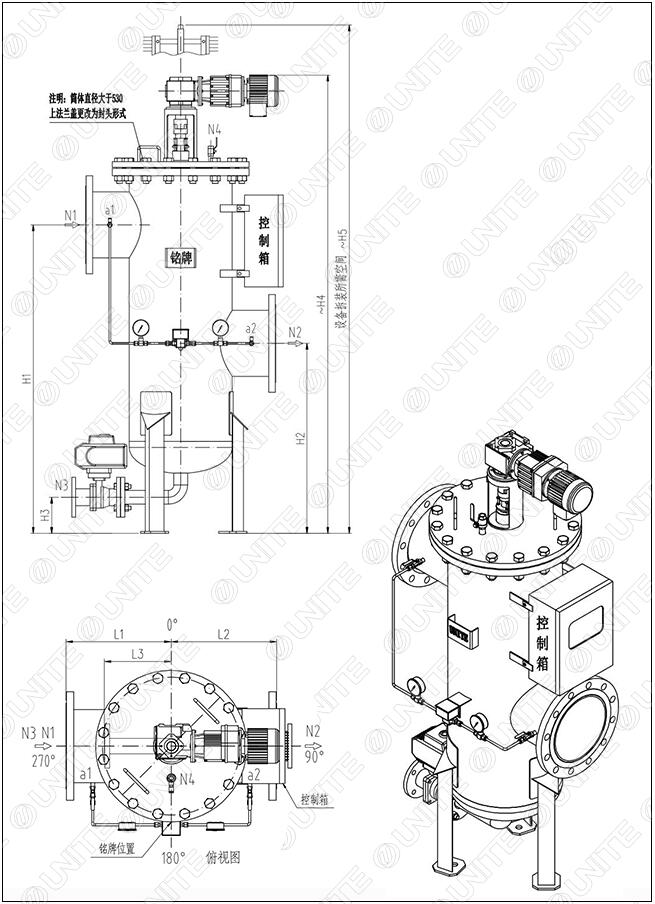

刷式过滤器侧进侧出U-ZC-S2

zqx cjcc zqx cjcc ccb

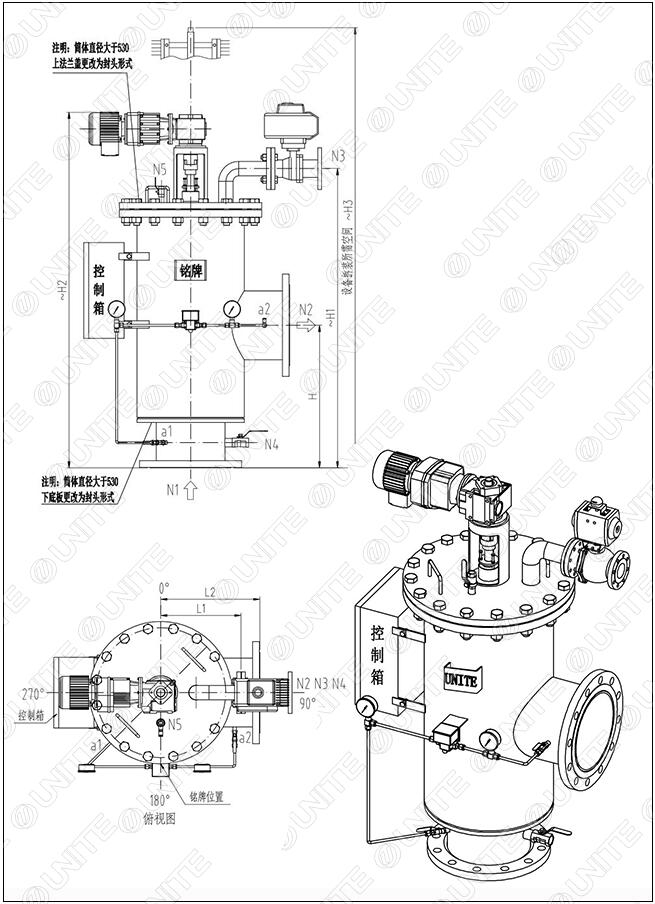

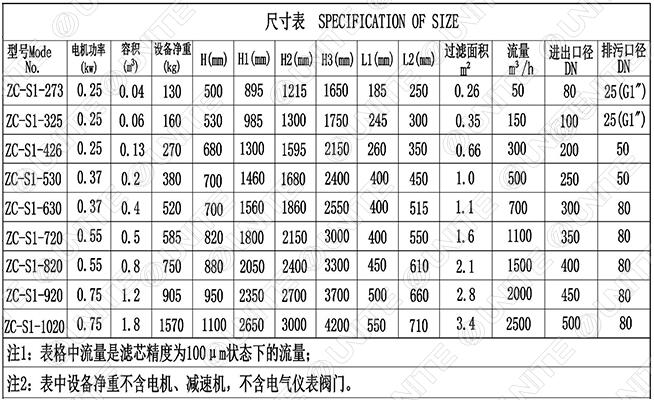

刷式自清洗过滤器底进侧出U-ZC-S1

zqx djcc zqx djcc ccb

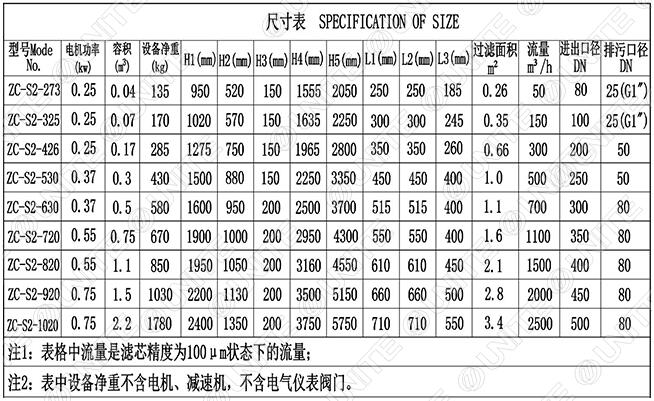

技术参数:

  • 1、操作流量:20-5000m³/h
  • 2、详情请与厂家联系,不同的水质&精度,相应的流量有差异
  • 3、最低工作压力:2Kg
  • 4、工作压力过低可在排污口处设增压泵设备
  • 5、最高工作压力:10Kg ; 150psi
  • 6、根据用户要求可特制高压型,详情与厂家联系
  • 7、过滤面积:3000c㎡ -20000c㎡
  • 8、进/出口直径: 50,80,100,150,200,250,300,350,400,500,600,800mm;
  • 9、最高工作温度:70°C;
  • 10、高于此温度请特别说明
